Quando ocorre um curto-circuito, quem age primeiro – contator ou fusível? Sequência errada e seu módulo SiC desapareceu

Em sistemas de alta tensão e alta potência, como estações de carregamento CC e PCS de armazenamento de energia, os contatores CC e os fusíveis sempre aparecem juntos nos diagramas de circuitos – conectados em série no mesmo circuito principal. No entanto, muitos engenheiros ainda pensam neles como “cada um fazendo seu próprio trabalho” – o contator cuida da comutação, o fusível cuida da proteção contra curto-circuito.

Mas qualquer pessoa que realmente tenha feito análises de falhas sabe a dura verdade: se os dois apenas "travarem suas próprias batalhas" sem uma coordenação real, eles podem não abrir quando deveriam ou tropeçar quando não deveriam - e seu módulo SiC de mil dólares desaparece de qualquer maneira.

Hoje vamos quebrar os princípios de coordenação desta “dupla de ouro” desde o início.

I. Camadas de sequência de tempo: as falhas vêm em três níveis, as ações devem seguir a ordem

Um circuito CC de alta tensão adequadamente projetado implementa proteção de três níveis. Contatores e fusíveis seguem uma estrita divisão de trabalho por sequência de tempo, sem conflito entre eles:

1. Sobrecarga leve (1–3× corrente nominal)

O sistema BMS e o software da placa de acionamento intervêm primeiro – reduzindo a potência, acionando alarmes – enquanto o contator abre normalmente e o fusível não funciona.

2. Sobrecarga moderada (3–8× corrente nominal)

O software não consegue responder a tempo. O contator realiza a interrupção, a corrente de falha é eliminada e o fusível permanece intacto.

3. Curto-circuito extremo (10×+ corrente ultra-alta)

Nem o software nem o contator conseguem reagir com rapidez suficiente. Os fusíveis de alta velocidade classe aR do Galaxy Fuse têm prioridade, eliminando a falha em milissegundos – cortando o circuito antes que grandes correntes possam impactar continuamente o contator.

Regra de coordenação:Corrente nominal do fusível > Corrente contínua do contator, com margem suficiente para surtos e condições de alta temperatura – o fusível atua apenas em curtos-circuitos com risco de vida.

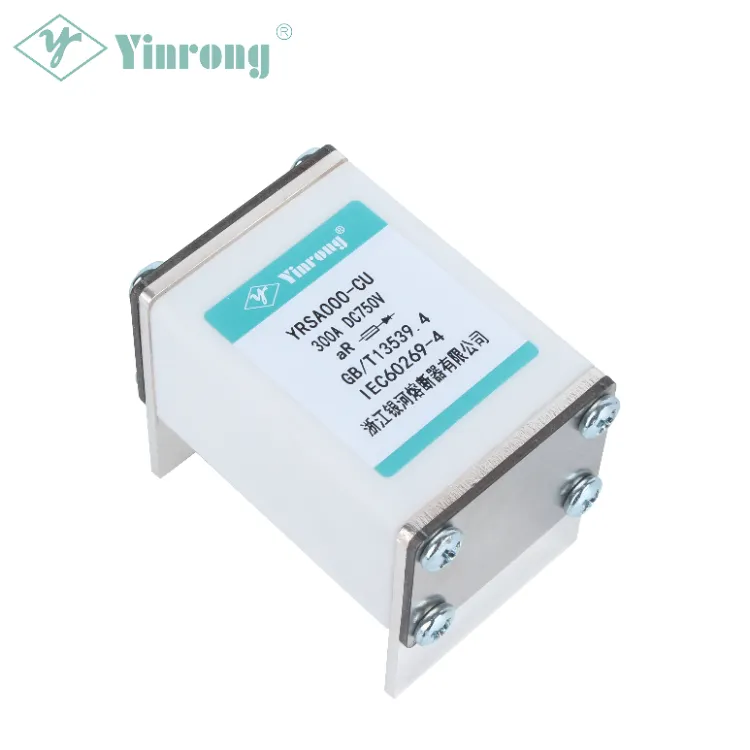

Referência Prática:Para um sistema de carga total de 250 A, selecione um contator de 300 A emparelhado comFusível quadrado de alta velocidade Galaxy Fuse YRSA série 350A.



II. Correspondência de energia I²t: o fusível absorve o calor, o contator evita danos térmicos

Este é o cerne da proteção coordenada – e o princípio fundamental que 90% dos engenheiros ignoram. Em termos simples: a energia térmica total (I²t) liberada no momento do curto-circuito é o que destrói contatores e módulos de potência. Para alcançar uma verdadeira proteção coordenada, uma regra férrea deve ser seguida: Fusível da Galáxia fusível de alta velocidade liberação total I²t < Contator de curta duração suportável I²t.

1. Fusível gG de ação lenta de baixa qualidade:Os valores I²t são enormes – a grande maioria da energia térmica é despejada no contator, causando soldagem de contato em alta temperatura. Este é um tipo de interrupção de “destruição mútua” – com coordenação zero.

2. Fusível de alta velocidade Galaxy Fuse série YRSA classe aR:Apresenta elementos de tira de prata pura ou cobre folheado a prata que limitam com precisão a passagem do I²t. Tomando oSérie YRSA000-CU por exemplo, os fusíveis da classe aR oferecem I²t extremamente baixo e forte capacidade de limitação de corrente – absorvendo a grande maioria do calor da falha no momento do curto-circuito. O calor que passa pelo contator é mínimo, os contatos permanecem intactos sem soldagem – alcançando o efeito de coordenação de "sacrifique o fusível, salve o contator" .

Combinado com a tecnologia proprietária de extinção de arco do Galaxy Fuse – areia de quartzo de alta pureza com tratamento especializado de supressão de arco – os arcos são rapidamente extintos no momento do curto-circuito, sem ruptura do invólucro ou vazamento de areia, evitando danos de arco secundário aos terminais do contator.

III. Correspondência de nível de tensão e corrente: plataforma unificada, redução coordenada

A base da coordenação é que ambos os componentes operem na mesma linha de base de parâmetros de hardware – não um de alta tensão e outro de baixa tensão, nem um de alta corrente e outro de baixa corrente.

1. Unificação de Tensão

A tensão CC nominal do contator e do fusível deve ser perfeitamente compatível, com uma margem de segurança de 1,2–1,3× acima da tensão do barramento:

●Estação de carregamento padrão 750V:Contator 1000VDC + Fusível GalaxySérie YRSA000-CU 750/1000 VCC

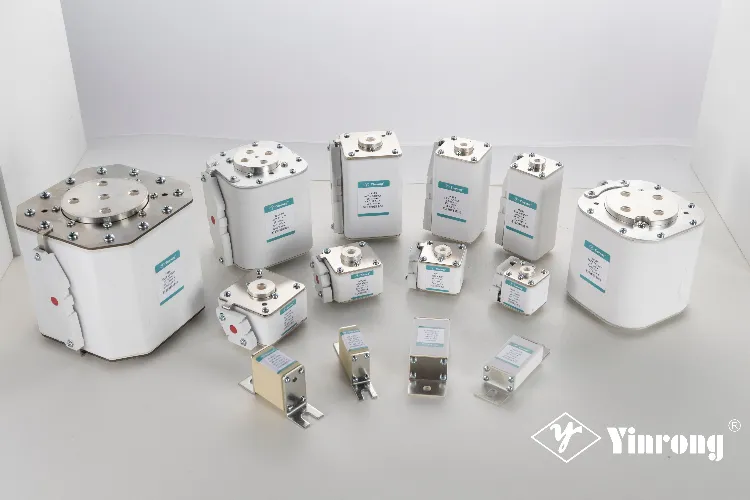

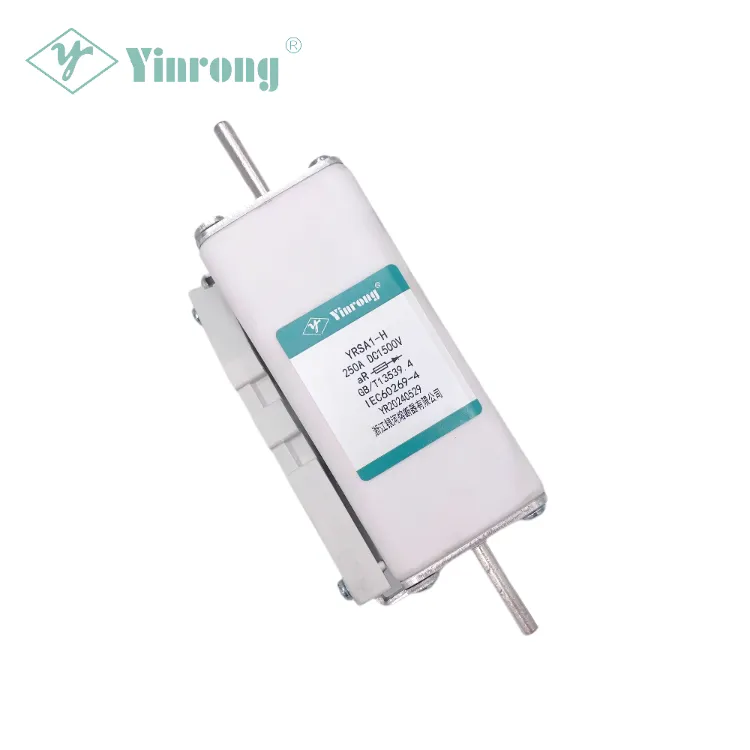

●Carregamento ultrarrápido de alta tensão de 800 V / armazenamento de megawatts:Contator 1500VDC + Fusível GalaxySérie YRSA1-HK 1500 VCC ouSérie YRSA7-PK 1500V CC



Os produtos Galaxy Fuse estão em conformidade com IEC60269-4, GB/T13539.4 e outros padrões internacionais, com várias séries com certificações UL, TUV e CE. A alta resistência do isolamento garante perfeita compatibilidade com contatores de alta tensão.



2. Camadas atuais

A corrente nominal do fusível deve ser sempre um degrau maior que a do contator, criando uma “zona tampão de segurança” – as condições de carga total e de surto não interferem entre si. Fusível da GaláxiaSérie YRSA cobre toda a faixa de tensão de 32VDC a 1500VDC, com capacidade de interrupção de até DC250kA. Quando combinado com contatores de alta corrente, o aumento de temperatura em plena carga a longo prazo é extremamente baixo – eliminando o aquecimento do terminal e o arco na fonte, reduzindo falhas crônicas.

3. Redução Ambiental Coordenada

Em gabinetes de alta temperatura ou ambientes de alta altitude, tanto o contator quanto o fusível devem ser desclassificados simultaneamente – nunca desclassificado apenas um componente sozinho, pois isso quebraria o equilíbrio de coordenação.

4. Galaxy Fuse – Soluções de fusíveis projetadas para coordenação de contatores

Fundada em 1980, a Galaxy Fuse (Yinrong) é um fabricante profissional de fusíveis que integra P&D, testes, fabricação e vendas. A empresa produz novos fusíveis de energia em série completa para aplicações fotovoltaicas, armazenamento de energia e estações de carregamento, com produtos exportados para mais de 80 países e regiões em todo o mundo.

1. Coordenação em nível de material

Elementos exclusivos de tira de cobre folheados a prata oferecem resistência a surtos e resistência à fadiga do metal – adaptando-se à operação do contator de dezenas de milhares de ciclos de comutação por dia sem disparos incômodos. Os produtos estão em conformidade com IEC60269-4, GB/T13539.4 e outras normas, com isolamento estável e combinação perfeita de terminais – eliminando riscos de aquecimento.

2. Extinção de arco otimizada para processo

Tecnologias avançadas, incluindo extinção de arco de elemento paralelo, interrupção rápida de falhas e antifissuração de tubo cerâmico, garantem a extinção rápida do arco sob condições de curto-circuito – evitando danos ao arco nos contatos e terminais do contator.

3. Correspondência em camadas de tensão e corrente de série completa

●Série YRSA000-CU:Projetado para carregadores padrão de 750 V/1000 V e armazenamento de energia de pequeno a médio porte

●Série YRSA1-HK :Projetado para sistemas 1000V–1500V

●Série YRSA7-PK :Série de corpo quadrado de 1500 V, projetada para carregamento ultrarrápido de alta tensão de 800 V e armazenamento de energia em grande escala – capacidade de interrupção de até DC250kA



Compatível com todos os contatores DC de alta tensão padrão disponíveis no mercado.



4. Serviço de seleção coordenada em um só lugar

O Galaxy Fuse fornece suporte técnico profissional – desde cálculos de correspondência I²t até soluções completas de proteção de sistema. Nossa equipe técnica pode ajudar os clientes a calcular com precisão o conjunto completo de parâmetros correspondentes para coordenação de contatores e fusíveis.

Em comparação com marcas líderes internacionais, o Galaxy Fuse oferece vantagens significativas de custo-desempenho com as mesmas especificações e certificações. Aproveitando mais de 40 anos de experiência na fabricação de fusíveis, mais de 48 patentes e diversas certificações internacionais (UL/TUV/CE/CQC), o Galaxy Fuse demonstra vantagens claras em materiais, processos de extinção de arco e capacidade de coordenação de sistema.

Considerações Finais

A coordenação entre o contator CC e o fusível envolve fundamentalmente a correspondência precisa em três dimensões: temporização, energia e parâmetros. Acerte o timing – as falhas são tratadas na camada certa. Acerte o I²t – o calor é distribuído adequadamente. Obtenha a tensão e a corrente corretas – os componentes de hardware não comprometem uns aos outros.

Todos os três são indispensáveis. Escolha corretamente – o contator e o fusível desempenham seu papel, construindo camadas de proteção. Escolha incorretamente – na melhor das hipóteses, a proteção falha, na pior, o equipamento é destruído.

Fusível da Galáxia – mais de 40 anos de compromisso com fusíveis de alta qualidade, dedicados a fornecer soluções seguras e confiáveis ​​de proteção de circuitos para estações de carregamento e sistemas de armazenamento de energia.

Para suporte técnico na seleção de fusíveis ou coordenação de contatores, por favorentre em contato com a equipe técnica do Fusível da Galáxia.
