Como os contatores CC e os fusíveis funcionam juntos?

I. Definição funcional: uma arquitetura de proteção de camada dupla com funções claramente definidas

Contator DC: uma chave executiva controlável

Um contator CC é um dispositivo de comutação eletromecânico que conecta e desconecta circuitos CC de alta potência sob comandos do sistema de controle. Suas principais funções em uma estação de carregamento incluem:

•Controle de início/parada de carregamento: Fecha para estabelecer o caminho de carregamento mediante comando do BMS ou controlador de carregamento e abre para desconectar após a conclusão.

•Isolamento de Emergência: Executa desconexão controlada de energia ao receber comandos quando o sistema detecta condições anormais, como sobretemperatura, sobretensão ou falhas de isolamento.

•Gerenciamento de pré-carga: Funciona com um resistor de pré-carga para limitar a corrente de partida antes que o circuito principal seja energizado, protegendo os capacitores do barramento.

Fusível DC: um dispositivo de proteção passivo final

Um fusível é um elemento de proteção descartável que interrompe de forma confiável as correntes de falta antes que elas causem danos irreversíveis. As diferenças fundamentais entre fusíveis de ação rápida de nível semicondutor usados ​​em estações de carregamento CC e fusíveis industriais comuns são:

•Resposta em nível de microssegundo: Muito mais rápido do que as dezenas de milissegundos necessários para a atuação mecânica do contator.

•Característica Limitante de Corrente: Restringe a energia da corrente de falha dentro dos limites suportáveis ​​dos dispositivos de energia downstream (IGBT/SiC).

•Capacidade de extinção de arco DC: Interrupção confiável em sistemas de 500V–1500V DC sem risco de reignição.

•Resumo de posicionamento: O contator é a “porta de segurança” controlada; o fusível é a indispensável “última linha de defesa”.

II. A lógica de engenharia da correspondência coordenada

O projeto de proteção da estação de carregamento está longe de ser simplesmente a instalação de dois dispositivos no mesmo gabinete. A sua relação de coordenação constitui a lógica técnica central de uma arquitetura de proteção em camadas.

Topologia típica de circuito de potência

Entrada da rede → Módulo CA/CC → Barramento CC → Fusível → Contator principal → Contator de pré-carga + resistor → Interface do veículo

Hierarquia de proteção e tempo de resposta

Modos de falha típicos de coordenação incompatível

Critério Central de Design: O valor I²t de passagem do fusível deve ser estritamente menor que o valor I²t suportável de curto-circuito do contator protegido.

III. Cinco parâmetros técnicos principais para correspondência e seleção

1. Tensão nominal: Específico DC com ampla margem

Como a corrente CC não tem ponto natural de cruzamento com o zero, a extinção do arco é muito mais difícil do que em sistemas CA. Portanto, a lógica de seleção para dispositivos específicos de CC difere fundamentalmente dos dispositivos CA.

Princípio de seleção: A tensão nominal do fusível e do contator deve ser ≥ a tensão máxima do barramento CC do sistema.

•Plataforma de carregamento de 800V → 1000V DC recomendado ou classificação superior

•Sistema de armazenamento de energia de 1500 V → Deve selecionar 1500 V CC ou classificação superior

Aviso de engenharia: Proibir estritamente a substituição de produtos com classificação AC por dispositivos específicos de DC. A falha na extinção eficaz do arco durante a interrupção da falta pode levar a consequências catastróficas.

2. Corrente Nominal: Margem para Contatores, Cálculo I²t para Fusíveis

Contator CC:

•A corrente nominal contínua deve exceder a corrente de saída máxima da estação de carregamento.

•Fator de experiência em engenharia: seleção recomendada em aproximadamente 1,2×.

Fusível CC:

•A seleção não deve ser baseada apenas na corrente nominal; O I²t e a capacidade de interrupção devem ser avaliados de forma abrangente.

•A fusão do fusível I²t deve estar abaixo da resistência I²t do módulo semicondutor protegido (IGBT/SiC).

•Fator de experiência em engenharia: seleção recomendada em aproximadamente 1,5×.

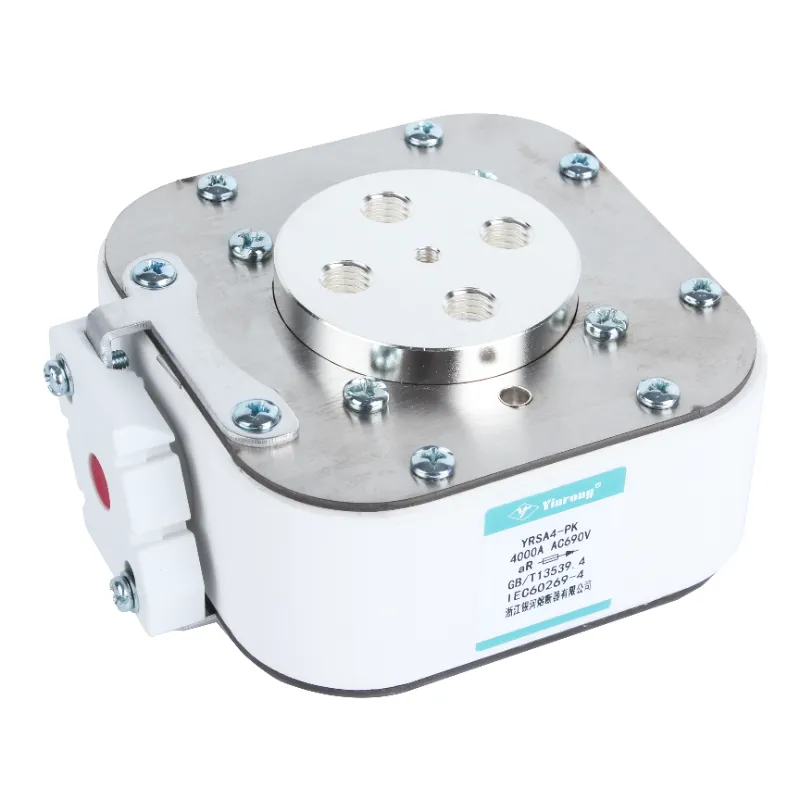

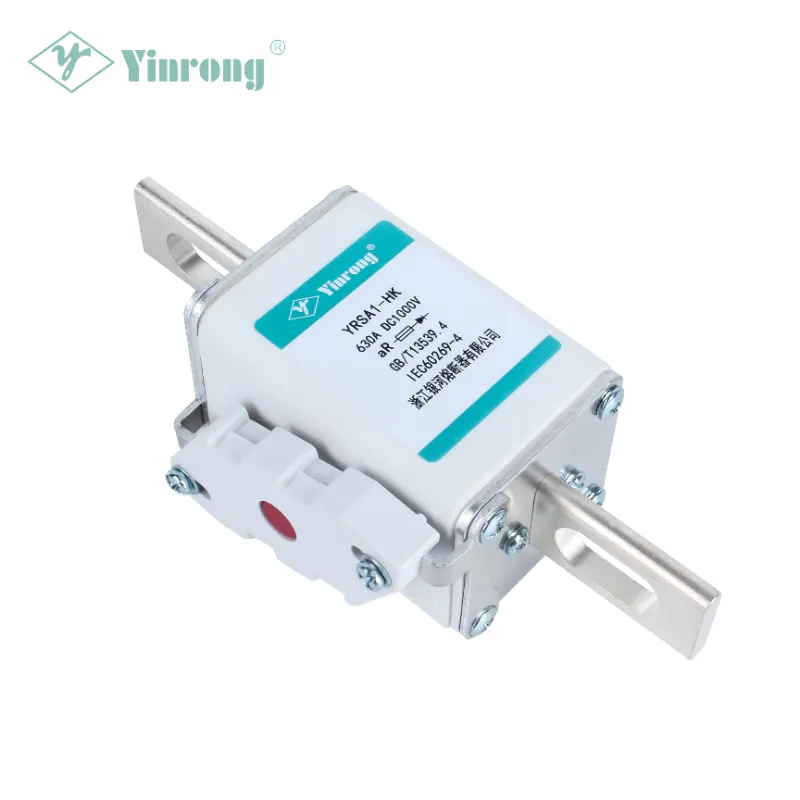

A série YRSA da Zhejiang Galaxy Fuse cobre tensões nominais de 690V a 1500V e correntes nominais de 10A a 3000A, apresentando elementos fusíveis de seção transversal variável de cobre puro banhado a prata ou prata pura, alojados em tubos cerâmicos de alumina de alta resistência, com areia de quartzo de alta pureza como meio de extinção de arco.

3. Coordenação I²t: O parâmetro central do design correspondente

I²t (ampere-quadrado-segundos) é o indicador quantitativo mais crítico na seleção de correspondência de fusíveis e contatores.

Relações de restrição de seleção:

A série de fusíveis de ação rápida do Galaxy Fuse apresenta baixos valores I²t, forte capacidade de limitação de corrente e alta capacidade de interrupção, tornando-os adequados para proteção contra curto-circuito de dispositivos semicondutores e equipamentos completos.

4. Coordenação Seletiva Tempo-Corrente

Numa arquitetura de proteção multinível, o dispositivo de proteção mais próximo do ponto de falta deve operar primeiro.

5. Temperatura ambiente e redução de capacidade

As estações de carregamento são implantadas em uma ampla variedade de ambientes, com requisitos de engenharia que variam de baixas temperaturas de -40°C a altas temperaturas de +85°C. Tanto os fusíveis quanto os contatores devem ter capacidade reduzida de acordo com a temperatura ambiente real.

4. Galaxy Fuse: a escolha profissional para proteção de estação de carregamento DC

Fundada em 1980,Fusível Galáxia Co. de Zhejiang, Ltd. é uma empresa profissional de fusíveis que integra P&D, testes, fabricação, vendas e importação/exportação. Como uma empresa-chave do antigo Ministério de Construção de Máquinas e fabricante líder de fusíveis na China, os principais produtos da empresa abrangem fusíveis CC fotovoltaicos, novos fusíveis para veículos de energia e fusíveis para estações de carregamento. Os produtos estão em conformidade com IEC 60269, GB/T 13539.4 e outros padrões nacionais e internacionais, e são exportados para mais de 80 países e regiões, incluindo Europa, América, Sudeste Asiático e Oriente Médio.

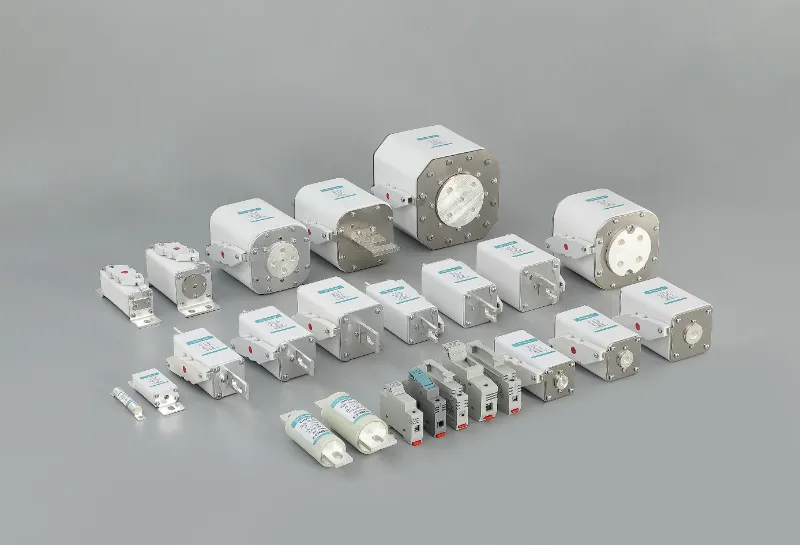

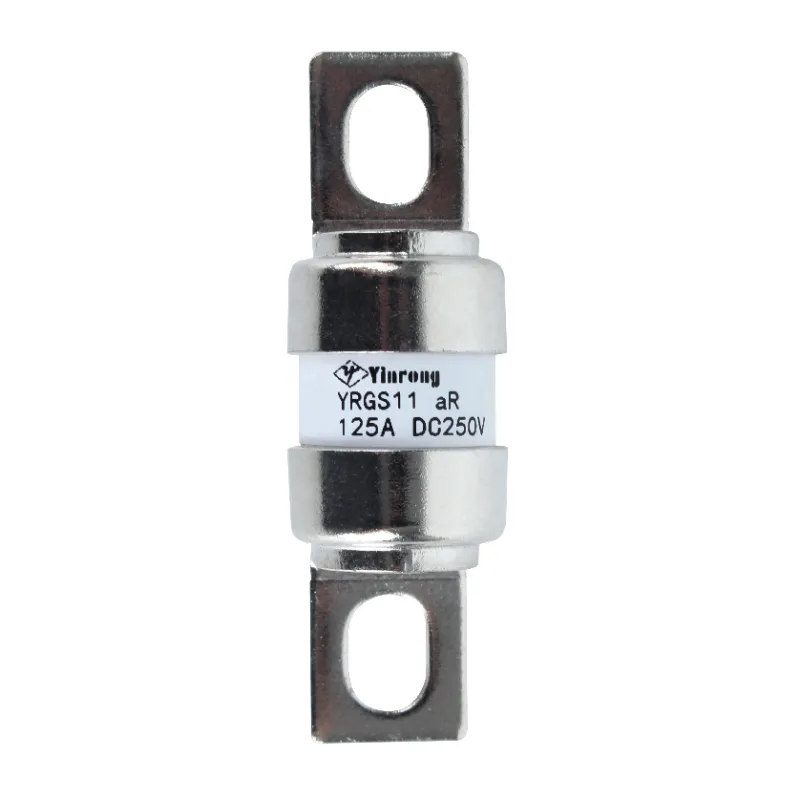

Série de produtos de proteção DC recomendada para estações de carregamento

Principais vantagens técnicas do Galaxy Fuse

•Certificações Internacionais de Série Completa: Várias séries passaram pelas certificações TÜV, UL, CE e CQC. Os sistemas de gestão abrangem IATF 16949, ISO 9001, ISO 14001 e ISO 45001.

•Soluções de coordenação maduras: Ampla experiência em coordenação de engenharia com contatores DC convencionais e soluções de seleção maduras.

•Suporte completo de dados técnicos: Fornece curvas I²t medidas e curvas de corrente de corte para facilitar cálculos de coordenação precisos com contatores.

•Profunda acumulação técnica: Detém mais de 48 modelos de utilidade e patentes de invenção para fabricação de produtos de fusíveis e foi reconhecida como uma empresa nacional de alta tecnologia em 2017.

•Participação Padrão da Indústria: Os produtos estão em conformidade com GB/T 13539.4, IEC 60269 e vários outros padrões nacionais e internacionais.

V. Conclusão

A combinação de contatores e fusíveis em estações de carregamento CC pode ser tecnicamente resumida como: camadas funcionais, coordenação de tempo e intertravamento de parâmetros.

•O fusível realiza interrupção de corrente de curto-circuito em nível de microssegundos para garantir a segurança de IGBT/SiC e outros semicondutores de potência.

•O contator é responsável pelo gerenciamento de comutação controlada, executando comandos normais de partida/parada e isolamento de emergência.

•Os dois servem como redundância de backup mútuo, formando uma barreira dupla de segurança.

Quando devidamente combinados, cada um desempenha suas próprias funções com defesa em camadas; quando incompatíveis, as consequências vão desde falha na proteção até queima do equipamento.

Com mais de 40 anos de dedicação à pesquisa, desenvolvimento e fabricação de fusíveis de alta qualidade, a Galaxy Fuse está comprometida em fornecer soluções de proteção de circuito seguras e confiáveis ​​para estações de carregamento CC.

Para suporte técnico na seleção de fusíveis para sistemas de proteção de estações de carregamento CC ou coordenação com contatores, por favorentre em contato com a equipe técnica do Galaxy Fuse.
