Seleção de fusíveis: etapas principais e considerações principais

Os fusíveis são amplamente reconhecidos em sistemas elétricos como a última linha de defesa contra falhas de sobrecorrente – sua seleção correta determina diretamente a capacidade de interrupção de falhas e as margens de segurança do equipamento. A seleção inadequada não só leva a cortes frequentes de energia no equipamento, mas também pode causar acidentes graves, como incêndios e explosões. No entanto, diante de vários parâmetros complexos, como classificação de tensão, curvas características de corrente, capacidade de interrupção e redução de temperatura, muitos engenheiros e pessoal de compras muitas vezes não sabem por onde começar. Como fornecedor profissional de componentes de proteção de circuito,Fusível da Galáxiaestá profundamente engajada no campo de proteção de fusíveis e distribuição de energia há muitos anos, oferecendo uma gama completa de produtos de fusíveis, incluindo tipo gL/gG de eliminação lenta, tipo de ação rápida e tipo específico de CC, ajudando os clientes a obter proteção segura, precisa e confiável contra sobrecarga e curto-circuito. Este artigo, combinando padrões de seleção internacionais com experiência prática, descreve sistematicamente as etapas principais e as principais considerações para a seleção de fusíveis, ajudando você a tomar decisões corretas em dimensões como tensão, corrente, curvas características e capacidade de interrupção, e fornecendo um guia de seleção claro e prático.

1. Determine a classificação de tensão:

A tensão nominal do fusível deve ser igual ou superior à tensão máxima de operação do circuito protegido (incluindo possíveis sobretensões transitórias). Para circuitos CC, é necessária atenção especial na seleção de fusíveis projetados especificamente para CC, porque interromper um arco CC é muito mais difícil do que interromper um arco CA.

2.Determinar a classificação atual (mais crítica e complexa)

Corrente operacional normal:

Meça ou calcule com precisão a corrente contínua consumida pelo circuito em condições normais de operação. A corrente nominal do fusível deve ser maior que a corrente operacional normal do circuito e menor que a capacidade segura de transporte de corrente do condutor ou componentes protegidos.

3. Principais considerações para selecionar a corrente nominal

(1) Curva característica do fusível

Consulte a curva característica tempo-corrente do fabricante.

Certifique-se de que sob corrente operacional normal, o fusível não desarma (ou seja, o tempo de operação do fusível é maior que o ponto de corrente operacional normal).

Sob correntes de sobrecarga ou curto-circuito que requerem proteção, o fusível deve ser apagado com segurança dentro de um tempo suficientemente curto (ou seja, a curva fica à esquerda do ponto de sobrecarga/curto-circuito).

(2) Proteção contra sobrecarga

Para equipamentos com corrente de partida durante a partida, como motores e transformadores, o fusível deve suportar a corrente de partida (sobretensão) sem apagar dentro do tempo de partida permitido (selecione um fusível com valor I²t suficiente).

Ao mesmo tempo, quando ocorre uma sobrecarga (por exemplo, 1,5 a 6 vezes a corrente nominal), o fusível deve apagar dentro do tempo de sobrecarga permitido do equipamento. Selecione fusíveis de limpeza lenta ou de retardo (por exemplo, gL/gG, Tipo T).

(3) Proteção contra curto-circuito

O fusível deve interromper correntes de curto-circuito muito grandes em um período extremamente curto (normalmente milissegundos) para evitar danos ao equipamento e incêndio. É necessária capacidade de interrupção suficiente (veja a próxima seção).

(4) Redução de temperatura

A corrente nominal de um fusível diminui sob altas temperaturas ambientes. Consulte a folha de dados e realize cálculos de redução com base na temperatura máxima real do ambiente de instalação. Por exemplo, a uma temperatura ambiente de 55°C, pode ser necessário selecionar um fusível com uma corrente nominal 50% ou mais superior à corrente normal de operação. Evite instalar fusíveis em espaços fechados de alta temperatura ou perto de componentes geradores de calor.

(5) Correntes de surto e envelhecimento

Pulsos de partida freqüentes ou pequenas sobrecargas sustentadas podem acelerar o envelhecimento do fusível, fazendo com que ele seja apagado mesmo sob corrente operacional normal. Avalie as flutuações atuais na operação real.

4. Determine a capacidade de interrupção (classificação de interrupção)

A capacidade nominal de interrupção do fusível deve ser maior ou igual à corrente de falha máxima esperada que pode ocorrer no circuito protegido (normalmente a corrente de curto-circuito no ponto de instalação). Para os circuitos finais ou circuitos domésticos, a capacidade de interrupção pode ser de vários milhares de amperes (por exemplo, 6 kA). Para quadros de distribuição principais industriais localizados próximos a grandes transformadores, a capacidade de interrupção pode precisar ser de dezenas ou até centenas de quiloamperes (por exemplo, 50 kA, 100 kA ou superior). A seleção de um fusível com capacidade de interrupção insuficiente pode causar a ruptura do fusível ou não extinguir o arco de maneira confiável ao interromper uma grande corrente de falta, levando a acidentes graves.

Avisos críticos de segurança

Sem substituições:

Nunca use um fusível com corrente superior à especificada, nem substitua um fusível por um fio (cobre ou ferro). Este é um sério risco de incêndio.

Cuidado com DC:

Em sistemas CC, sempre use fusíveis claramente marcados com classificação CC e com tensão nominal adequada. Os fusíveis CA podem não interromper com segurança as correntes de falha CC.

Perigo de capacidade de ruptura insuficiente:

Um fusível com capacidade de interrupção insuficiente pode explodir ao interromper uma grande corrente de curto-circuito, produzindo um arco e detritos voadores – extremamente perigoso.

Regra de substituição:

Depois que um fusível estiver apagado, sempre identifique e elimine a causa da falha e, em seguida, substitua-o por um fusível do mesmo tipo e com as mesmas classificações.

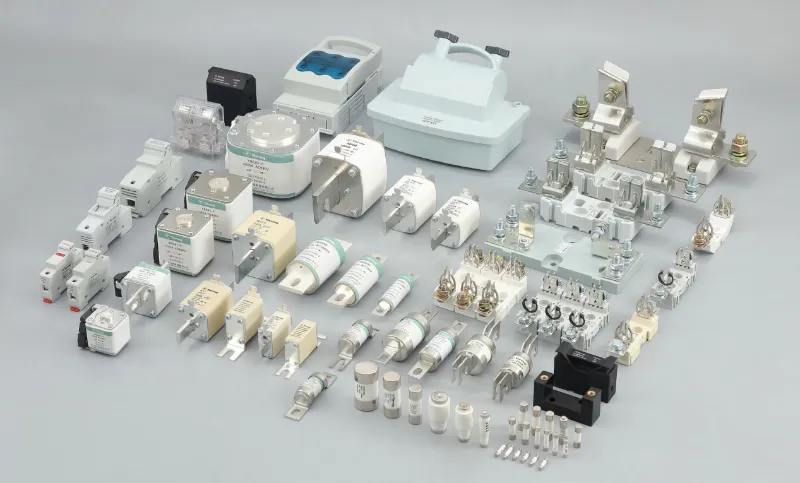

A seleção do fusível não é tão simples quanto “basta escolher uma classificação maior” – ela requer uma consideração abrangente de múltiplas variáveis, como tensão, corrente, temperatura ambiente, corrente de partida e energia de curto-circuito. Uma seleção incorreta pode tornar o dispositivo de proteção ineficaz ou até mesmo causar um acidente. Galaxy Fuse oferece uma gama completa deprodutos de fusíveisde 1A a 2.000A, cobrindo AC 250V/500V/690V e DC 150V/500V/1000V, incluindo fusíveis gG/gL de uso geral, fusíveis de proteção de motor AM, fusíveis de proteção de semicondutores de ação rápida e fusíveis específicos de CC para armazenamento de energia/PV. Também fornecemos curvas tempo-corrente completas e suporte de dados de seleção I²t. Nossa equipe técnica pode ajudá-lo com serviços de seleção aprofundados, como cálculos de desclassificação, verificação de capacidade de interrupção e avaliação de vida útil.
