Fusível de ação rápida vs. fusível comum: qual é a verdadeira diferença?

No projeto de sistemas eletrônicos de potência, a seleção do fusível determina diretamente as margens de segurança do equipamento e a eficácia da proteção contra falhas. Quando confrontados com fusíveis de ação rápida versus fusíveis comuns, muitos engenheiros fazem escolhas difíceis com base apenas na corrente e tensão nominais, ignorando diferenças fundamentais na ciência dos materiais, mecanismos de resposta e cenários de aplicação. Esta supervisão pode representar sérios riscos em novos sistemas de energia e de armazenamento de energia.

Este artigo fornece uma análise sistemática das principais diferenças entre fusíveis de ação rápida e fusíveis comuns – desde o projeto estrutural e mecanismos de fusão até os limites da aplicação – para ajudar os engenheiros a tomar decisões de seleção precisas.

Estrutura e Materiais: Do “Fio Metálico” ao “Elemento Fusível de Precisão”

O elemento fusível de um fusível comum é normalmente feito de fio metálico de formato geométrico, apresentando estrutura simples e baixo custo de fabricação. Sua lógica de fusão depende do calor Joule gerado pela própria corrente de sobrecarga; quando o acúmulo de calor atinge o ponto de fusão, o elemento derrete e abre o circuito. Este design o torna adequado para cenários onde a resposta rápida não é crítica, como proteção contra sobrecarga para cabos e fios.

O fusível de ação rápida, entretanto, é especialmente otimizado tanto em material quanto em estrutura. Seu elemento fusível é feito de prata pura, cobre folheado a prata ou cobre puro, em formato de uma tira fina retangular com pescoços de orifícios circulares estreitos e pontos de solda de baixo ponto de fusão pré-posicionados em locais específicos. A engenhosidade deste projeto reside no fato de que quando ocorre uma sobrecarga ou baixa corrente de curto-circuito múltiplo, o ponto de solda derrete primeiro e, através de um efeito metalúrgico, acelera a rápida separação do elemento no pescoço estreitado, conseguindo a interrupção do circuito em microssegundos a milissegundos.

Em essência, os fusíveis comuns dependem do "acúmulo natural de calor", enquanto os fusíveis de ação rápida alcançam a "ruptura acelerada ativa" por meio da engenharia estrutural e de materiais - esta é a diferença mais fundamental entre os dois.

Velocidade de resposta: a diferença entre milissegundos e microssegundos

A velocidade de resposta é o diferenciador mais intuitivo entre os dois tipos de fusíveis.

Para fusíveis comuns, o tempo de fusão é inversamente proporcional ao múltiplo da corrente de sobrecarga: quanto maior a corrente que excede o valor nominal, menor o tempo de fusão; inversamente, em múltiplos de sobrecarga mais baixos, o tempo de fusão pode se estender por vários segundos ou até mais. Esta característica de “atraso de tempo” é aceitável na proteção de cabos porque os cabos têm uma certa capacidade térmica e capacidade de sobrecarga de curto prazo.

Os fusíveis de ação rápida se comportam de maneira completamente diferente. Graças ao mecanismo de "aceleração" dos pontos de solda de baixo ponto de fusão e ao efeito de concentração de densidade de corrente da estrutura de pescoço estreitado, os fusíveis de ação rápida podem limpar o circuito em milissegundos ou até microssegundos. Essa velocidade extrema não é buscada por si só, mas para remover a corrente de falha dentro do limite de tempo que os dispositivos semicondutores (como IGBTs, MOSFETs de SiC e diodos retificadores) podem suportar - a tolerância térmica dos semicondutores é normalmente apenas da ordem de milissegundos, e os fusíveis comuns não podem atender a esse requisito de proteção.

Cenários de aplicação: alvos de proteção definem lógica de seleção

Os limites de aplicação dos fusíveis comuns e de ação rápida são naturalmente definidos por suas respectivas características de resposta.

Os fusíveis comuns são usados ​​principalmente para proteção contra sobrecarga e curto-circuito de cabos e fios. Os cabos possuem uma certa inércia térmica; sobrecargas de curto prazo não causam danos imediatos ao isolamento, portanto, é permitido um certo atraso na operação do fusível. Isso explica por que os fusíveis comuns continuam amplamente utilizados na distribuição predial e nas linhas de energia industriais.

Os fusíveis de ação rápida, por outro lado, são projetados para proteger dispositivos de potência semicondutores e conjuntos retificadores. Em inversores fotovoltaicos, estações de carregamento CC e conversores de armazenamento de energia (PCS), os módulos IGBT e SiC são extremamente vulneráveis ​​à sobrecorrente – uma vez que ocorre um curto-circuito, a corrente deve ser eliminada dentro de centenas de microssegundos, ou o dispositivo será permanentemente danificado. Os fusíveis de ação rápida são precisamente a solução para este requisito.

Particularmente em sistemas de armazenamento de energia (ESS), a aplicação de fusíveis de alta velocidade é crítica. As correntes de curto-circuito em conjuntos de baterias apresentam alta tensão CC, alta magnitude de corrente e nenhum cruzamento natural por zero, exigindo rigorosamente a capacidade de interrupção e o desempenho de extinção de arco. Os fusíveis CC de alta velocidade para armazenamento de energia devem não apenas fornecer resposta rápida, mas também extinguir arcos de maneira confiável, sem reacendimento sob condições CC de alta tensão, ao mesmo tempo que oferecem capacidade de interrupção suficiente para lidar com as correntes de curto-circuito extremamente altas que os conjuntos de baterias podem fornecer.

Classificação IEC: A divisão técnica entre aR e gG

Do ponto de vista dos padrões de fusíveis da Comissão Eletrotécnica Internacional (IEC), a diferença entre fusíveis de ação rápida e comuns é ainda mais quantificada e padronizada.

Os fusíveis comuns normalmente caem nogG(proteção de cabo de faixa completa), oferecendo proteção completa contra sobrecarga e curto-circuito, mas com tempos de operação relativamente mais longos, adequado para distribuição geral e proteção de cabos.

Os fusíveis de ação rápida pertencem aoumR(proteção de semicondutores de alcance parcial). Os fusíveis AR são projetados especificamente para proteção de dispositivos semicondutores, apresentando valores I²t extremamente baixos (energia de passagem) e forte capacidade de limitação de corrente. Eles podem cortar a corrente de falta no estágio inicial de uma falta, limitando a energia da falta dentro da capacidade suportável dos dispositivos semicondutores. Os fusíveis AR não suportam proteção contra sobrecarga múltipla baixa – esta função é atribuída a sistemas de controle ou contatores, formando uma hierarquia funcional clara.

Fusível da Galáxia: soluções de fusíveis de alta velocidade para novas energias e armazenamento de energia

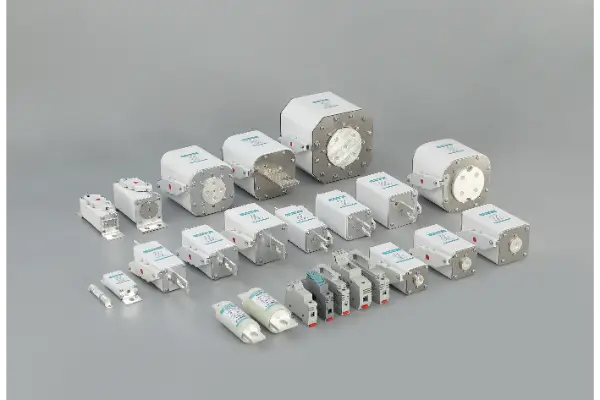

Fusível da Galáxiatem mais de 40 anos de experiência em pesquisa e desenvolvimento e fabricação de fusíveis, desenvolvendo profundo conhecimento técnico no segmento de fusíveis de ação rápida. Para novas aplicações de energia, como inversores fotovoltaicos, estações de carregamento CC e conversores de armazenamento de energia, o Galaxy Fuse oferece uma linha abrangente de fusíveis de alto desempenho e alta velocidade.

Fusíveis dedicados de alta velocidade para sistema de armazenamento de energiasão uma área de foco principal do Galaxy Fuse. Os sistemas de armazenamento de energia exigem muito mais dos fusíveis do que as aplicações industriais em geral: tensões CC de até 1.500 V, correntes de curto-circuito que chegam a centenas de quiloamperes e a necessidade de extinção absoluta de arco e confiabilidade de interrupção em ambientes fechados com baterias. Os produtos da série de armazenamento de energia Galaxy Fuse usam elementos fusíveis de prata pura e meios de extinção de arco de areia de quartzo de alta pureza, combinados com designs de estrutura de pescoço otimizados, para garantir resposta em nível de microssegundos e interrupção confiável sob condições extremas de falha.

Principais vantagens técnicas:

●Elementos de prata pura/cobre folheado a prata:Baixo ponto de fusão e alta condutividade garantem resposta rápida

●Estrutura de pescoço otimizada:Controle preciso dos pontos de fusão para interrupção consistente do arco

●Extinção de arco de areia de quartzo de alta pureza:Absorve rapidamente a energia do arco e suprime o novo ataque

●Certificação completa:Os produtos estão em conformidade com IEC60269, GB13539 e outros padrões internacionais, com várias séries com certificações UL, TUV e CE

●Suporte completo de dados técnicos:Fornece curvas I²t medidas e curvas de corrente de corte, facilitando cálculos precisos de coordenação de proteção do sistema para engenheiros

Conclusão

A diferença entre fusíveis de ação rápida e comuns vai muito além do nível superficial "rápido versus lento". Da seleção de materiais e otimização estrutural aos mecanismos de resposta e classificação IEC, os dois representam filosofias de proteção totalmente diferentes.

Os fusíveis comuns protegem a “capacidade térmica” dos cabos; fusíveis de ação rápida protegem a “janela frágil” dos semicondutores. Nos atuais setores de energia e armazenamento de energia, em rápido crescimento, compreender e utilizar adequadamente o valor exclusivo dos fusíveis de ação rápida é uma habilidade essencial para todo engenheiro de eletrônica de potência.

Fusível da Galáxia – mais de 46 anos de compromisso com a fabricação de fusíveis de alta qualidade, dedicados a fornecer soluções seguras e confiáveis ​​de proteção de circuitos para novos sistemas globais de energia e armazenamento de energia.

Para suporte técnico na seleção de fusíveis de alta velocidade para armazenamento de energia ou novos equipamentos de energia, por favorentre em contato com o Fusível da Galáxiaequipe técnica.
