Diferenças e distinções do material de fusível fotovoltaico

I. Introdução

Os fusíveis fotovoltaicos (PV) são componentes críticos para garantir a segurança e proteção de sistemas de energia fotovoltaica. Eles protegem os circuitos em relação às condições de sobrecorrente, ajudando a evitar danos ao sistema e garantindo confiabilidade a longo prazo. Os materiais utilizados na construção de fusíveis fotovoltaicos influenciam significativamente seu desempenho, incluindo sua classificação atual, tolerância à temperatura e tempo de resposta.

Neste artigo, exploraremos as diferenças entre os materiais utilizados nos fusíveis fotovoltaicos, o impacto desses materiais no desempenho do fusível e como selecionar o fusível direito para várias aplicações. Além disso, destacaremos produtos deZhejiang Galaxy Fuse Co., Ltd.e referência reconhecida internacionalmenteIECpadrões para proteção de fusíveis.

Ii. Principais materiais usados em fusíveis fotovoltaicos

(A) Materiais do elemento de fusível

1. Fio de Silver

○ Características:A prata oferece condutividade elétrica superior, baixa resistência e um ponto de fusão moderado. É ideal para aplicações de alta corrente que requerem tempos de resposta rápidos.

○ Aplicações:Os fusíveis de arame de prata são particularmente adequados para usinas fotovoltaicas centralizadas em larga escala, onde são essenciais alta confiabilidade e tempo mínimo.

Exemplo de produto:OYRS94FA Fusível de alta velocidadedeZhejiang Galaxy Fuse Co., Ltd.Usa materiais avançados para proteção de alta velocidade em sistemas fotovoltaicos em larga escala. Classificado por 700V e 400A, este fusível foi projetado para lidar com sobrecargas de alta corrente e curtos circuitos com eficiência.

○ Saiba mais sobre o YRS94FA de alta velocidade fusível

2.Copper Wire

○ Características:O cobre é uma alternativa econômica à prata, oferecendo boa condutividade, embora seja mais propensa à oxidação em ambientes de alta temperatura.

○ Aplicações:Os fusíveis de arame de cobre são comumente usados em sistemas fotovoltaicos distribuídos, como solar de telhado residencial, onde o ambiente elétrico é menos extremo.

3. Allo de alloia (por exemplo, liga de bismuto de estanho)

○ Características:As ligas como o Bismuto de Tin-Bismuto oferecem controle preciso sobre os pontos de fusão e as classificações de corrente, tornando-as ideais para proteção eletrônica sensível.

○ Aplicações:Esses fusíveis são amplamente utilizados em inversores fotovoltaicos, onde a proteção precisa ser precisa e compacta.

(B) Materiais de isolamento

1.Cerâmica

○Características:A cerâmica fornece excelente resistência de alta temperatura, força mecânica e propriedades superiores de isolamento elétrico.

○Aplicações:Os fusíveis isolados de cerâmica são normalmente usados em sistemas fotovoltaicos de alta tensão, onde a integridade do isolamento é crítica em condições extremas.

2. fibra de copo

○Características:A fibra de vidro oferece boa resistência ao calor, flexibilidade e facilidade de processamento em várias formas.

○Aplicações:A fibra de vidro é comumente usada nos componentes externos da carcaça e isolamento interno dos fusíveis fotovoltaicos.

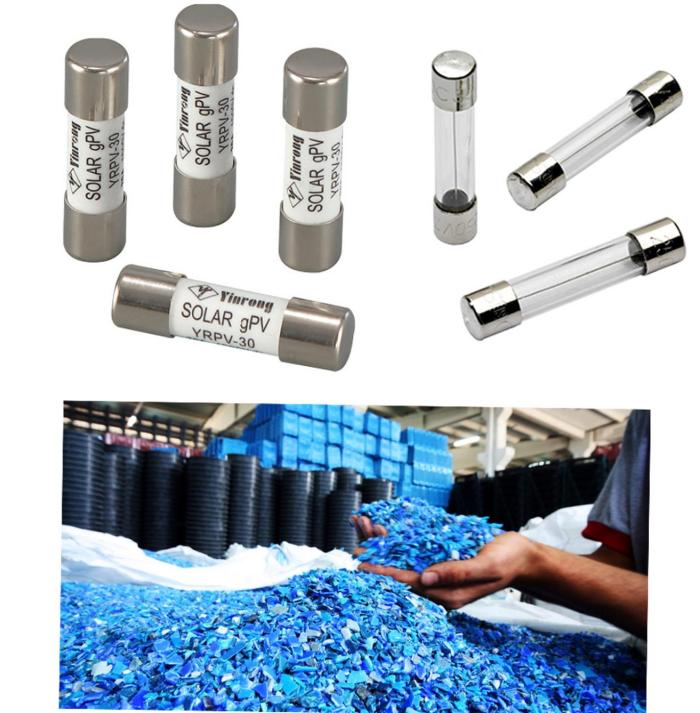

3.plásico (por exemplo, poliéster e plásticos de engenharia)

○Características:Os plásticos são de baixo custo, fornecem um bom isolamento elétrico e são adequados para ambientes de temperatura moderada.

○Aplicações:Os fusíveis isolados de plástico são ideais para aplicações de menor custo, como sistemas fotovoltaicos residenciais.

Iii. Diferenças de desempenho de fusíveis fotovoltaicos com base em materiais

(A) Desempenho elétrico

1. Características de Melteamento

○ Os fusíveis de arame de prata são altamente responsivos e podem soprar rapidamente no caso de um curto -circuito, protegendo o sistema contra danos adicionais.

Os fusíveis de arame Oalloy, como os feitos de bismuto, permitem controle mais preciso sobre situações de sobrecarga, fornecendo proteção precisa.

2. tensão e corrente ratadas

○ Os fusíveis isolados de cerâmica geralmente têm uma classificação de tensão mais alta do que os fusíveis isolados de plástico, tornando-os adequados para aplicações de alta tensão. OYRS93F Fusível de alta velocidade, classificado para 700V e 150A, foi projetado para proteger contra curtos circuitos e sobrecarga nos sistemas fotovoltaicos.

○Saiba mais sobre o YRS93F de alta velocidade fusível

(B) Desempenho de proteção térmica

1. Resistência da temperatura

○ Os fusíveis isolados de cerâmica podem lidar com temperaturas mais altas sem perder sua integridade, tornando-as ideais para uso em grandes instalações fotovoltaicas de alta tensão.

○ Fusíveis isolados de plástico podem se deformar em temperaturas mais altas, comprometendo suas propriedades isolantes.

2. Dissipação de calor

○ Os fusíveis com carcaças de metal proporcionam melhor dissipação de calor, ajudando a evitar superaquecimento excessivo. Por exemplo, oYRS92F Fusível de alta velocidade, classificado para 700V e 100A, foi projetado para manter uma operação estável, mesmo sob condições de sobrecarga.

○Saiba mais sobre o YRS92F Fuse de alta velocidade

4. Cenários de aplicação baseados em diferenças de material

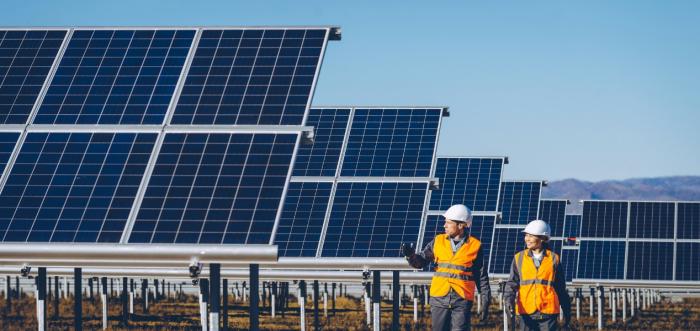

(A) usinas de energia fotovoltaica centralizada

●Requisitos:Alta capacidade de manuseio atual, confiabilidade a longo prazo e tempo de inatividade mínimo.

●Materiais recomendados:Os elementos de fio de prata combinados com isolamento de cerâmica são ideais para sistemas fotovoltaicos em larga escala que requerem alta resistência à tensão e temperatura.O fusível de alta velocidade YRS94FAé uma excelente opção para grandes usinas fotovoltaicas.

(B) Sistemas fotovoltaicos distribuídos (por exemplo, energia solar na cobertura)

●Requisitos:Custo-efetividade, confiabilidade e adaptabilidade a condições ambientais variadas.

●Materiais recomendados:Os elementos do fio de cobre combinados com fibra de vidro ou isolamento plástico de alto desempenho fornecem um equilíbrio entre desempenho e custo, tornando-os ideais para sistemas fotovoltaicos residenciais ou pequenos.

(C) inversores fotovoltaicos e equipamentos sensíveis

●Requisitos:Proteção de precisão para componentes sensíveis, tamanho compacto e resposta precisa da sobrecarga.

●Materiais recomendados:Os elementos do fio da liga, como o bismuto de estanho, emparelhados com isolamento de fibra de cerâmica ou de vidro, são ideais para aplicações de inversor, onde é necessária uma proteção precisa.

V. Padrões IEC para fusíveis fotovoltaicos

Ao selecionar fusíveis fotovoltaicos, é essencial garantir que eles atendam aos relevantesIECOs padrões, que estabelecem os requisitos de segurança e desempenho para fusíveis usados em sistemas elétricos, incluindo aplicações fotovoltaicas.

1.IEC 60269-1:Esse padrão descreve as regras gerais para fusíveis, incluindo desempenho, construção e teste. É essencial para garantir a segurança e a funcionalidade dos fusíveis em várias aplicações, incluindo sistemas fotovoltaicos.

○Saiba mais sobre IEC 60269-1

2.IEC 60269-2:Especifica os requisitos para fusíveis de baixa tensão para uso em instalações e equipamentos elétricos, que incluem sistemas fotovoltaicos. Ele se concentra em proteger contra curtos circuitos e sobrecarga.

○Saiba mais sobre IEC 60269-2

3.IEC 60947-3:Define os requisitos para desconectadores, interrupções-interceptação e fusíveis usados em circuitos elétricos. É crucial para garantir uma operação confiável em sistemas fotovoltaicos, principalmente para fins de proteção e isolamento.

○Saiba mais sobre IEC 60947-3

4.IEC 61730:Fornece diretrizes para o design e teste de módulos fotovoltaicos, incluindo os mecanismos de proteção necessários, como fusíveis, para garantir a segurança e a longevidade dos sistemas fotovoltaicos.

○Saiba mais sobre a IEC 61730

Vi. Conclusão

Os materiais utilizados em fusíveis fotovoltaicos - sejam prateados, cobre ou ligas - influenciam direcionalmente seu desempenho elétrico e térmico, tornando essencial selecionar o fusível apropriado para cada aplicação específica. Materiais de cerâmica, fibra de vidro e isolamento plástico oferecem benefícios distintos para diferentes ambientes operacionais.

Ao entender as características de desempenho de cada material e aderir ao estabelecidoIECPadrões, designers de sistemas e operadores podem garantir que seus sistemas fotovoltaicos estejam bem protegidos e operem com eficiência. Para quem procura soluções de fusíveis confiáveis,Zhejiang Galaxy Fuse Co., Ltd.oferece produtos de primeira linha como oYRS94FA, YRS93F, eYRS92F Fusíveis de alta velocidade, cada um projetado para atender às demandas rigorosas dos modernos sistemas fotovoltaicos.
