Análise de seleção de fusíveis para proteção de matriz fotovoltaica em sistema de geração de energia fotovoltaica solar

O sistema de geração de energia fotovoltaica (abreviada como PV) consiste em componentes e subsistemas que podem converter diretamente a energia da luz incidente em energia elétrica, da qual a matriz fotovoltaica é a unidade principal. A matriz fotovoltaica converte diretamente a radiação solar incidente em energia CC, conectando os painéis solares à caixa de conexão da matriz fotovoltaica e a converge para o inversor ou a aplica diretamente através da caixa de conexão. Como parte do sistema que representa até 70% do custo, a proteção da matriz fotovoltaica e a otimização da eficiência da geração de energia tornaram -se áreas -chave do desenvolvimento tecnológico.

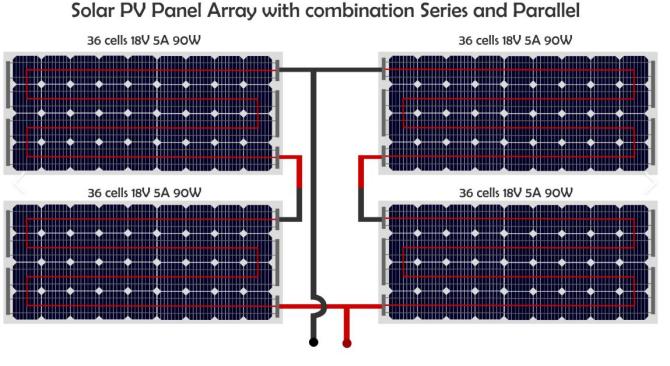

Para melhorar a eficiência do sistema fotovoltaico, vários painéis fotovoltaicos são conectados em série para formar uma corda fotovoltaica, e vários grupos de cordas fotovoltaicos são conectados em paralelo para formar uma matriz fotovoltaica. A corrente da matriz fotovoltaica é convergida através da caixa de conexão e entra no link do aplicativo a jusante. Para impedir que o painel fotovoltaico se torne uma carga energética e afete a eficiência geral da geração de energia quando ocorre uma falha e para evitar riscos de sobrecorrente causados por erros de fiação ou anormalidades locais, cada corda fotovoltaica precisa ser instalada com fusíveis nas duas extremidades. Quando uma falha de curto -circuito ocorre na corda fotovoltaica, o fusível da série sopra rapidamente e isola a parte defeituosa para garantir a operação normal da matriz como um todo.

Além disso, os fusíveis de matriz também podem fornecer proteção contra correntes de volta dos componentes a jusante, especialmente quando a corrente de curto-circuito é maior que a corrente de uma única sequência PV. A capacidade de quebra nominal do fusível deve ser capaz de cobrir condições tão extremas para proteger a operação segura do sistema.

Padrões internacionais e especificações domésticas

Em termos de proteção do lado da PV DC, os padrões internacionais e domésticos relevantes fornecem orientações importantes. Por exemplo, o artigo 690.99 do padrão nacional dos EUARice/NFPA 70O "Código Elétrico Nacional" (NEC) afirma claramente que condutores e equipamentos em circuitos de subsistema fotovoltaicos, circuitos de saída fotovoltaica, circuitos de saída do inversor e circuitos de bateria de armazenamento de energia devem atender aos requisitos das cláusulas de proteção de condutores e equipamentos. Além disso, a China adota o padrão IEC equivalenteGB/T 16895.32-2021, que estipula que, em condições de teste padrão, quando a capacidade de transporte de corrente contínua do cabo é igual ou superior a 1,25 vezes a corrente de curto-circuito, a proteção contra sobrecarga pode ser ignorada, mas também é recomendável selecionar fusíveis em combinação com as instruções específicas do produto do fabricante.

IEC desenvolveu oIEC 60269-6 padrãoEspecificamente para os fusíveis de proteção do sistema fotovoltaico, que estipula claramente os requisitos de desempenho dos fusíveis fotovoltaicos, como poder suportar correntes contínuas de curto-circuito e soprar rapidamente. Ao mesmo tempo, a especificação técnica da ULAssunto 2529Fornece orientações importantes para fusíveis de baixa tensão em sistemas fotovoltaicos. Os dois são ligeiramente diferentes no cálculo da corrente de sopro e no uso de coeficientes de correção de temperatura.

Considerações de seleção de fusíveis

Ao selecionar fusíveis em sistemas fotovoltaicos, os seguintes indicadores devem ser focados em:

Tensão nominal: a tensão nominal do fusível deve atender à tensão de circuito aberto máximo (VOC) que o sistema pode atingir. Especialmente em áreas frias, o valor de correção de tensão de circuito aberto do painel fotovoltaico na temperatura ambiente mais baixa deve ser considerado.

Corrente nominal: Para fusíveis conectados em série com painéis fotovoltaicos, a corrente nominal em ≥1,56 ISC (ISC é a corrente de curto-circuito) é geralmente necessária. O padrão IEC é revisado em ≥1.42 ISC, e o padrão UL dos EUA está em ≥1,35 ISC. Ele precisa ser selecionado em combinação com o ambiente de aplicação real.

Capacidade de ruptura: a capacidade de ruptura do fusível deve ser suficiente para lidar com o pico de corrente de curto-circuito e proteger o equipamento contra danos.

Adaptabilidade ambiental: No caso de alta temperatura ou instalação densa, o valor nominal deve ser reduzido adequadamente de acordo com as recomendações do fabricante do fusível para garantir uma operação estável a longo prazo.

Conclusão

A instalação de fusíveis CC em matrizes fotovoltaicas não é apenas um meio necessário para proteger o equipamento e melhorar a eficiência da geração de energia, mas também uma medida importante para garantir a operação segura de todo o sistema. A seleção razoável de fusíveis requer consideração abrangente de fatores como o ambiente de trabalho de painéis fotovoltaicos, corrente de curto-circuito, tensão de circuito aberto, etc. para garantir a confiabilidade e a economia de longo prazo do sistema.

Por exemplo, Zhejiang Galaxy Fuse Co., Ltd's1000VDC 30A 10x38mm link de fusível solar pye1500VDC 30A 10x85mm link de fusível solar solare1500VDC 630A 3L Tipo de parafuso link solar PVOs fusíveis fotovoltaicos têm sido amplamente utilizados nas posições de proteção das chaves dos armários de conexão fotovoltaicos. Com excelente desempenho e certificação de alto padrão, esses fusíveis fornecem soluções estáveis e confiáveis para projetos de geração de energia fotovoltaica, ajudando o sistema a operar com eficiência.
