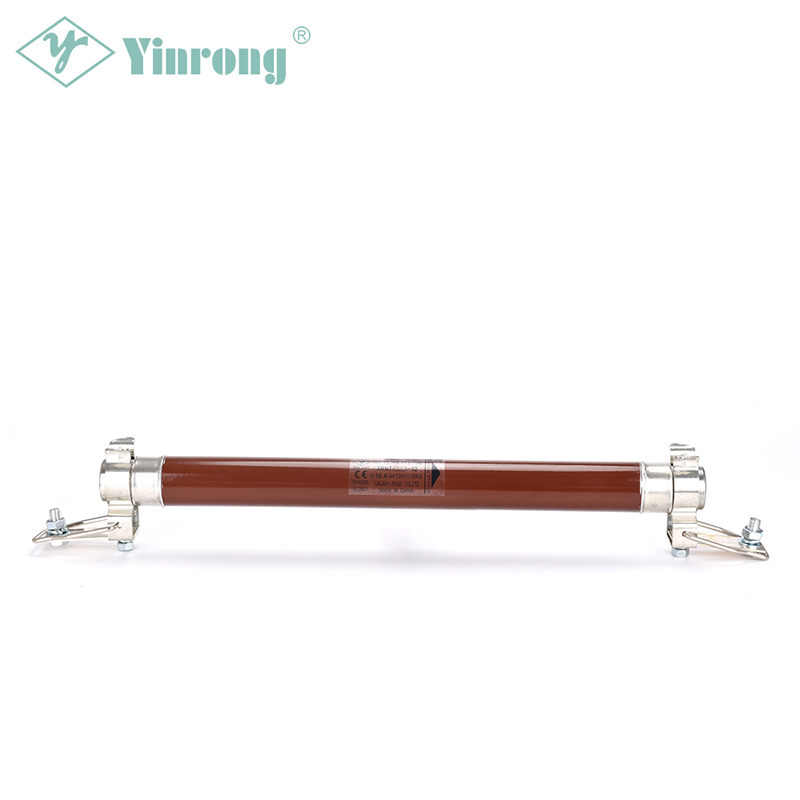

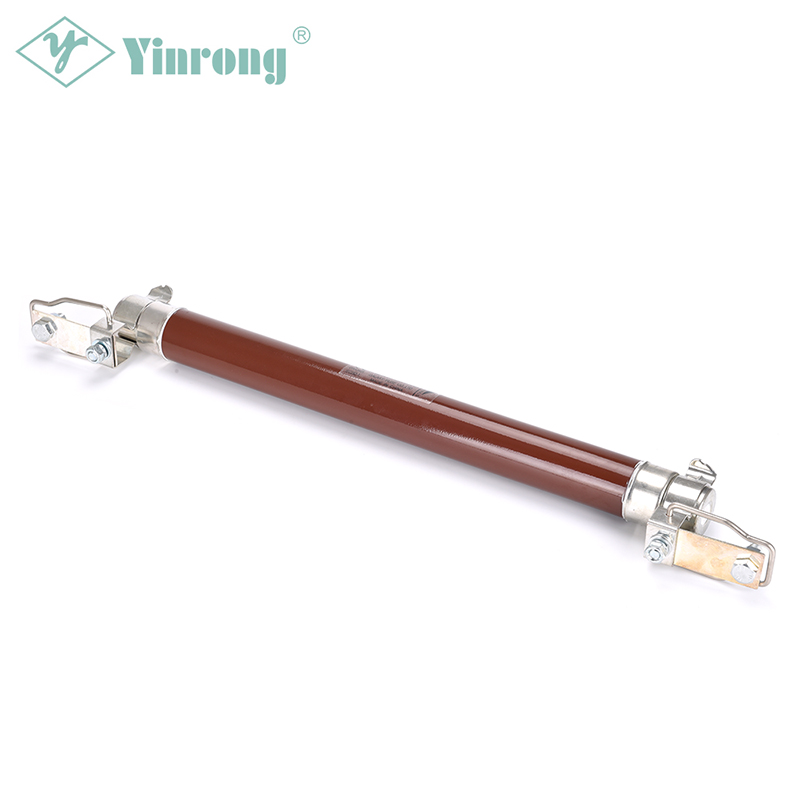

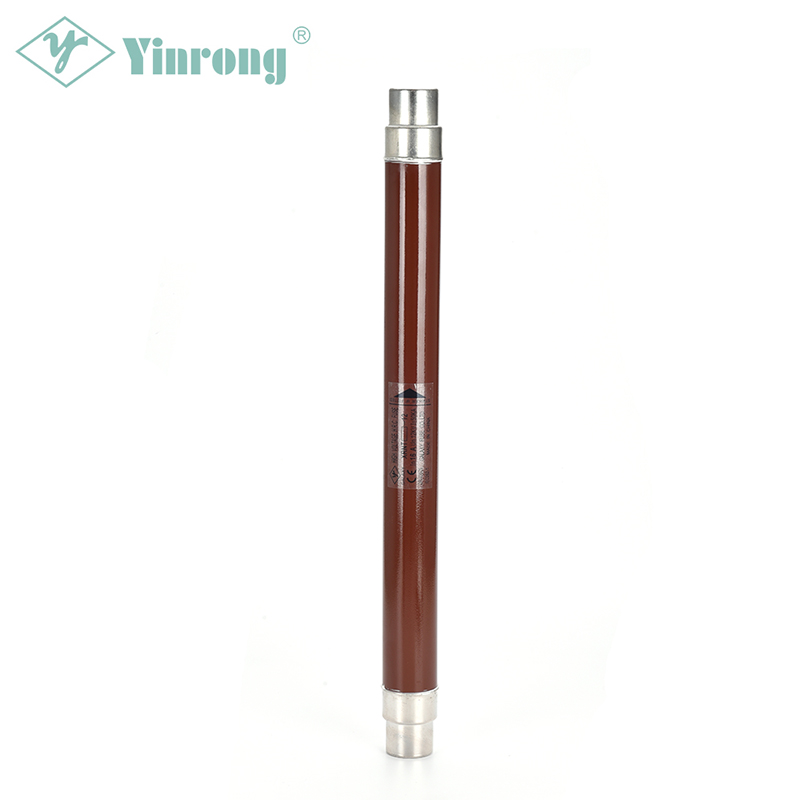

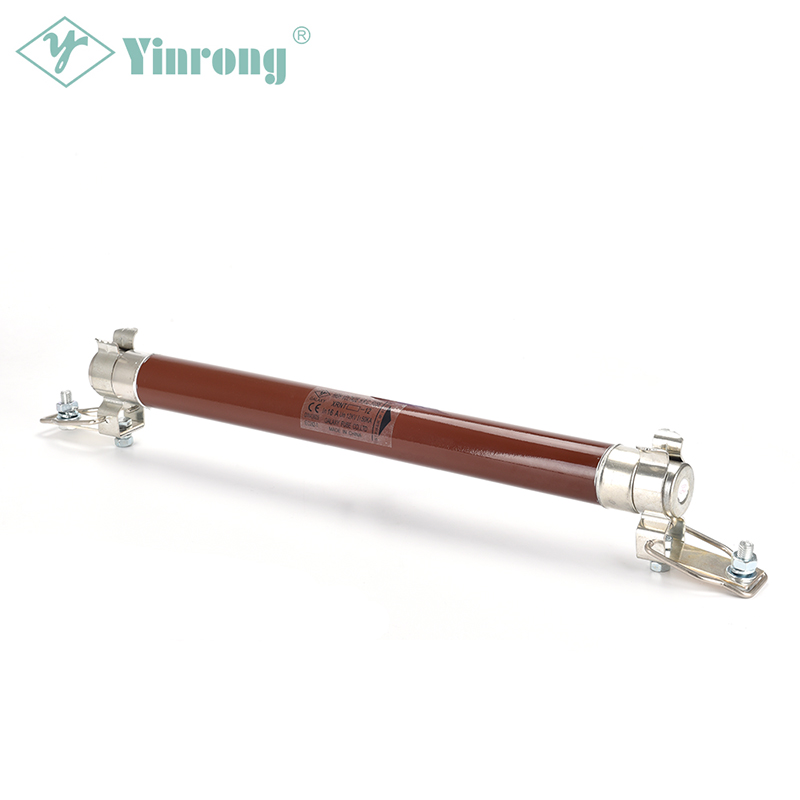

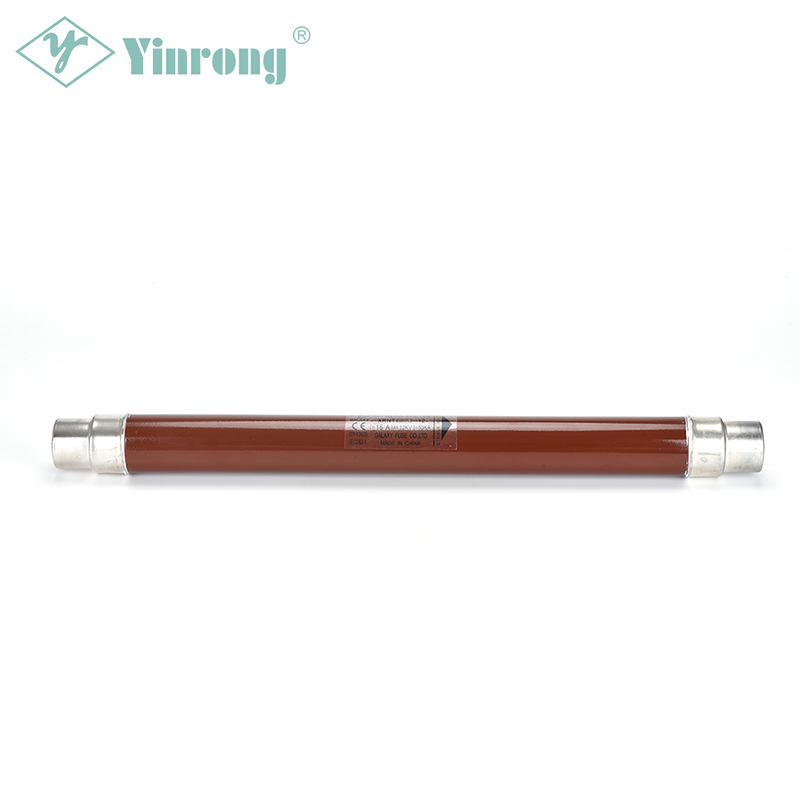

Os fusíveis limitadores de corrente de proteção de transformador de alta tensão do tipo XRNT da Galaxy Fuse (Yinrong) são projetados com instalação de inserção, o que é conveniente para instalação e remoção. O fusível limitador de corrente de proteção de transformador 12kV 200A XRNT é feito de fio de metal de alta resistência e fio de metal de baixa resistência. Eles são selados no tubo fusível preenchido com areia de quartzo de alta pureza. O tubo do fusível é feito de resistência ao calor, cerâmica de alta resistência ou vidro epóxi. Quando um circuito de falha acontece e causa um arco, a areia de quartzo extingue o arco imediatamente.
Fusível limitador de corrente de proteção de transformador 12kV 200A XRNT
• IEC60282-1
Modelo/Tamanho | Tensão Nominal (kV) | Corrente Nominal (A) | Corrente de queda nominal (kA) | Dimensão global | |
---|---|---|---|---|---|
φD | L (mm) | ||||
XRNT | 3.6 | 6,3, 10, 16, 20, 25, 31,5, 40 | 31.5 | 51 | 191 |
XRNT | 7.2 | 6,3, 10, 16, 20, 25, 31,5, 40, 50, 63 | 31.5 | 51 | 292 |
XRNT | 7.2 | 80, 100, 125, 160 | 31.5 | 76 | 292 |
XRNT | 12 | 6,3, 10, 16, 20, 25, 31,5, 40 | 31.5 | 51 | 292 |
XRNT | 12 | 50, 63, 71, 80, 100 | 31.5 | 76 | 292 |
XRNT | 12 | 125 | 31.5 | 76 | 292 |
XRNT | 12 | 160, 200 | 31.5 | 88 | 292 |
XRNT | 24 | 6,3, 10, 16, 20, 25, 31,5, 40 | 31.5 | 51 | 442 |
XRNT | 24 | 50, 63, 71, 80, 100 | 31.5 | 76 | 442 |
XRNT | 24 | 125 | 31.5 | 76 | 442 |
XRNT | 24 | 160 | 31.5 | 88 | 442 |
XRNT | 40.5 | 3,15, 6,3, 10, 16, 20, 25 | 31.5 | 51 | 537 |
XRNT | 40.5 | 31,5€ 40€ | 31.5 | 76 | 537 |
XRNT | 40.5 | 63 | 31.5 | 88 | 537 |
